产品说明:

概述

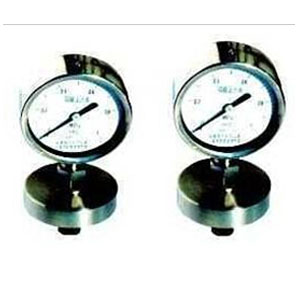

   YP系列膜片式压力表用于测量对钢及铜等金属不起腐蚀作用的液体，气体等各种介质的压力和负压；VPF系列防腐膜片式压力表可用于测量具有腐蚀性液体，气体等各种介质的压力和负压。

2、结构原理

   结构：膜片式压力表由膜片部件，机芯部件，指针部件及外壳连接部件四大部分组成。

   原理：膜片式压力表是膜片作为仪表的强性元件，当被测介质的压力作用到膜片上，膜片产生一个位移，再经过机芯部件，指针部件的工作，使要测的  压力清楚地在刻度盘上指示出来。

3、技术参数

型    号测量范围（MPa）准确度等级备  注YP-1000-0. 1；0-0.16;0-0.25;0-0. 4;0-0.6;0-1;0-1.6;0-2.5;-0.1—0；-0.1—0.062．5一般YPF-100防腐YP-150一般YPF-150防腐

4、外形尺寸

型    号DHhYP-100   YPF-100Ф1006169YP-150   YPF-150Ф1508875
