隔膜压力表是压力测量装置，其工作原理当弹性传感器（隔膜）受到压力时，它会偏离。该偏差与校准时施加的压力成比例。

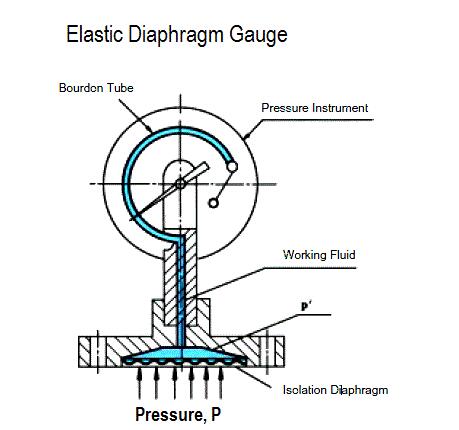

隔膜压力表的结构：

     隔膜压力表的主要部分是一个薄的圆形板（由弹性金属制成），它的边缘牢固地固定。隔膜可以是扁平的或波纹状的。

     图中示出了波纹膜片，其中膜片的位移通过机械装置放大。在图中示出了平膜片，其中膜片的位移由诸如平行板电容器的次级换能器检测。

     隔膜压力表的上部固定有重量可忽略不计的突起。在隔膜指示器的情况下，该突出部又连接到链节 - 扇形 - 小齿轮布置，该隔膜指示器使用机械装置来延伸位移。

     指针连接到小齿轮，使其在由压力校准的刻度上扫描。如果通过诸如平行板电容器的次级换能器检测到位移，则其移动板连接到突出部。

隔膜压力表运作理论：

     隔膜压力表的下侧暴露于待测压力。由于施加的压力，隔膜压力表变形。那是往往会向上移动的横膈膜。隔膜的这种变形与施加的压力成比例。在机械系统中，这种变形通过小齿轮连杆扇区的布置而放大。也就是说，膜片的线性位移变为小齿轮的放大的旋转运动。当小齿轮旋转时，它使指针粘附在其上，以在校准的压力刻度上占据新的位置，该位置成为施加压力的量度。

     在具有平行板电容器的布置的情况下，可移动板向上移动，因此减小了板之间的空间。这导致电容器的电容成为施加压力的量度。

隔膜压力表的好处：

     1、***大的好处是它们的成本更低

     2、它们具有广泛的线性标度。

     3、它们可以承受过大的压力，因此使用安全。

     4、没有长久的零变化。

     5、它们可以测量******压力和表压，即压差。

隔膜压力表的局限性：

     1、冲击和振动会影响其性能，因此须***加以保护。

     2、当用于测量高压时，隔膜损坏。

     3、这些仪表很难修理。
